Введение в сварные стальные трубы
Трубы, сваренные высокочастотной сваркой (HFW) и трубы, сваренные сопротивлением (ERW), являются двумя наиболее широко используемыми сварными стальными трубами в промышленности и инфраструктуре. Оба изготавливаются с помощью контактной сварки и обычно изготавливаются из горячекатаных рулонов-стальной стали. Из-за схожего внешнего вида и перекрытия областей применения трубы HFW и ERW часто обсуждаются вместе, а на некоторых рынках эти термины даже используются как синонимы.
Однако с точки зрения проектирования и производства трубы HFW и ERW не идентичны. Различия в частоте сварки, тепловложении, характеристиках сварных швов и методах контроля качества могут влиять на механические характеристики, надежность обслуживания и пригодность для применения. Понимание этих различий важно для инженеров, владельцев проектов и специалистов по закупкам, участвующих в трубопроводных и структурных проектах.

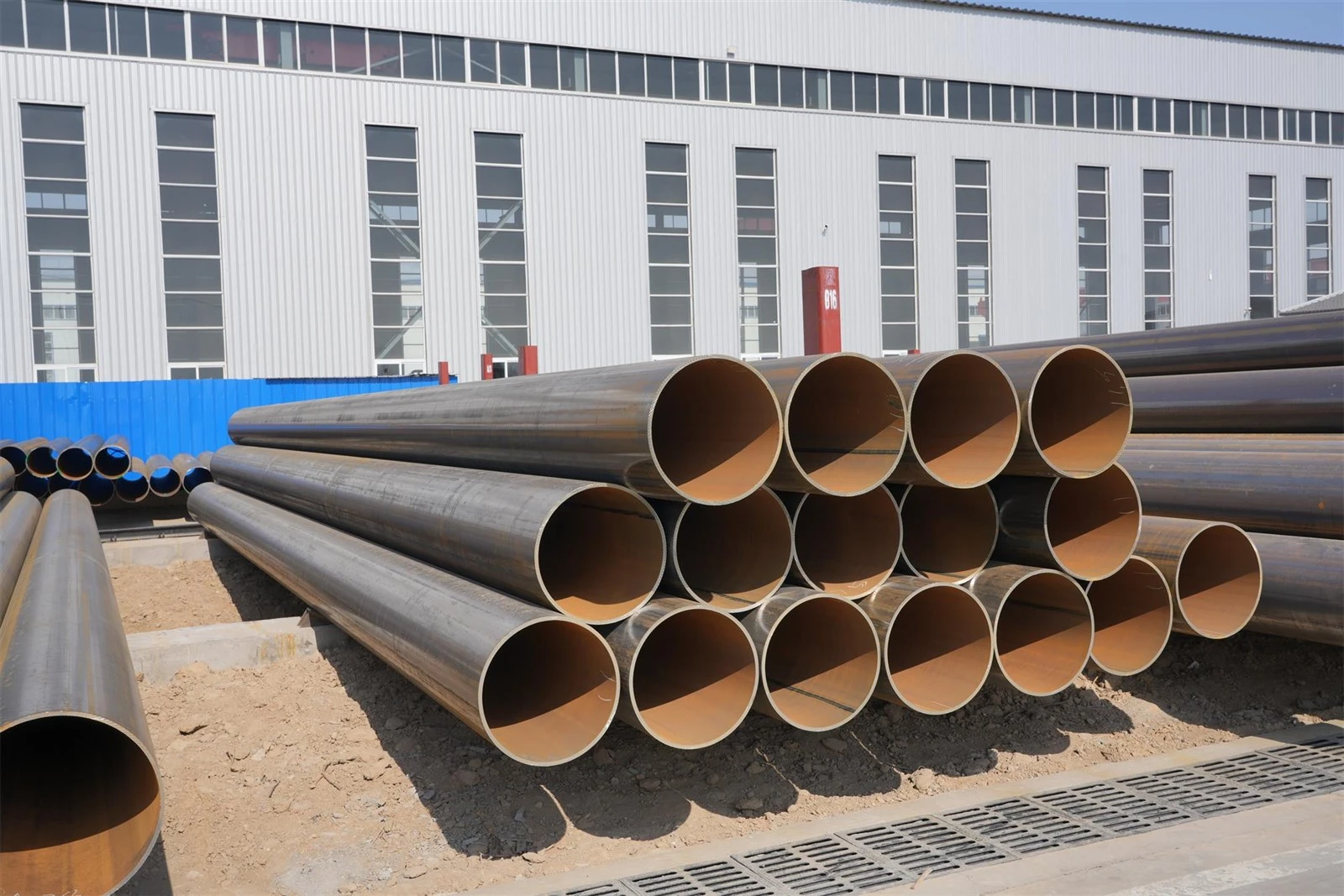

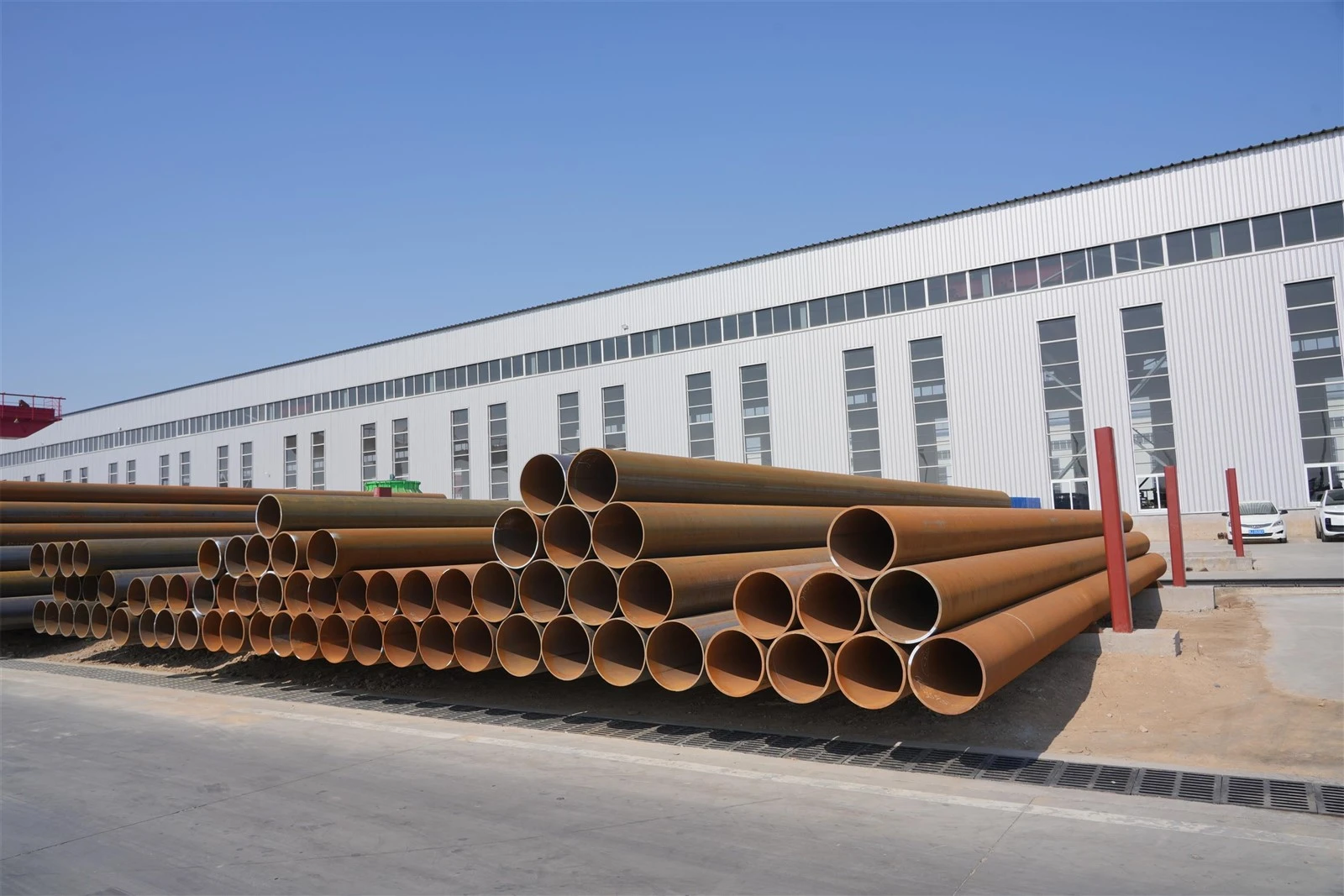

Основное определение стальной трубы ERW
Стальные трубы ERW производятся путем придания стальной полосе трубчатой формы и сварки продольного шва с использованием электрического сопротивления. Тепло, необходимое для сварки, генерируется за счет прохождения электрического тока через края стальной полосы, вызывая локальный нагрев и плавление под давлением. В этом процессе не используется присадочный металл, а сварной шов формируется за счет сочетания тепла и механической силы.
Традиционное производство труб из ВПВ может использовать более низкую или промежуточную частоту сварки, в зависимости от поколения оборудования. Зона-термического воздействия обычно узкая, и при правильной после-обработке сварной шов может достичь механических свойств, близких к свойствам основного материала. Трубы ERW обычно используются в приложениях с низким- и средним-давлением, например, в водопроводах, элементах конструкций и системах транспортировки жидкостей-общего назначения.
Основное определение стальной трубы HFW
Стальные трубы HFW – это более совершенная форма труб, сваренных сопротивлением, в которых для выработки сварочного тепла используется высокочастотный электрический ток, обычно выше 100 кГц. Более высокая частота позволяет более точно сконцентрировать тепло на краях полосы, что приводит к более высокой скорости сварки и более равномерному формированию сварного шва.
При производстве труб HFW края стальной полосы быстро нагреваются до пластического или почти -расплавленного состояния, а затем сковываются вместе под давлением. Улучшенный контроль нагрева снижает чрезмерное тепловложение в окружающий материал, что приводит к более узкой зоне термического воздействия и более однородной металлургической структуре вдоль сварного шва. Трубы HFW широко используются там, где требуется более высокая точность размеров и повышенная целостность сварных швов.
Технология сварки и характеристики тепловложения
Наиболее существенная техническая разница между трубами HFW и ERW заключается в частоте сварки и распределении подвода тепла. При обычной сварке ERW ток более низкой частоты проникает глубже в сталь, что может привести к расширению зоны термического воздействия и менее точному контролю поверхности сварного шва.
Напротив, высокочастотная сварка,-используемая в трубах HFW, концентрирует тепло на поверхности и краях полосы из-за скин-эффекта и эффекта близости. Этот целенаправленный нагрев позволяет выполнять быструю сварку с минимальным тепловым воздействием на окружающий материал. В результате сварные швы HFW имеют тенденцию иметь более однородную микроструктуру и пониженное остаточное напряжение по сравнению с традиционными сварными швами ERW.
Качество сварного шва и механические характеристики
Качество сварного шва является решающим фактором, определяющим эксплуатационные характеристики сварных стальных труб. В трубах ERW и HFW используются принципы сварки в твердом- состоянии, но консистенция сварного шва может варьироваться в зависимости от управления процессом.
Трубы HFW обычно демонстрируют улучшенную однородность сварного шва благодаря стабильным параметрам сварки и точному контролю нагрева. Более узкая зона термического воздействия-помогает сохранить механические свойства основного материала, способствуя повышению прочности и усталостной прочности. Это делает трубы HFW особенно подходящими для применений, связанных с циклическими нагрузками или умеренным внутренним давлением.
Трубы ERW, если они производятся на современном оборудовании и при правильной термообработке после-сварки, также могут обеспечить надежное качество сварного шва. Однако более старые процессы ВПВ могут демонстрировать большую изменчивость характеристик сварного шва, поэтому контроль качества и неразрушающий контроль особенно важны для продуктов ВПВ, используемых в сложных условиях.
Точность размеров и состояние поверхности
Точность размеров — еще одна область, в которой трубы HFW часто имеют преимущество. Высокочастотный процесс сварки-позволяет повысить скорость производства и лучше контролировать операции формовки и калибровки. В результате трубы HFW обычно имеют одинаковый внешний диаметр, толщину стенок и прямолинейность.
Трубы ERW также обеспечивают хороший контроль размеров, особенно при производстве на современных производственных линиях. Однако различия могут быть более заметными в приложениях, требующих очень жестких допусков. Состояние поверхности труб обоих типов, как правило, гладкое, при этом сварной шов часто удаляется или сводится к минимуму посредством процессов зачистки для улучшения характеристик текучести и внешнего вида.
Типичные области применения труб HFW и ERW
Стальные трубы HFW и ERW используются в широком спектре отраслей промышленности, но предпочтения в области применения могут различаться в зависимости от требований к производительности. Трубы ERW обычно выбираются для транспортировки воды, транспортировки жидкости под низким-давлением, возведения строительных лесов и общего использования в конструкциях. Их экономическая эффективность и доступность делают их подходящими для крупномасштабных-проектов.
Трубы HFW все чаще используются в линиях сбора нефти и газа, в механических трубах и в конструкциях, где требуется повышенное качество сварки и точность размеров. В некоторых стандартах и спецификациях трубы HFW прямо признаются трубами ERW премиум-класса из-за улучшенного управления процессом.
Стандарты и практика контроля качества
Трубы HFW и ERW производятся в соответствии с международными стандартами, такими как спецификации API 5L, ASTM, EN и GB. Эти стандарты определяют требования к химическому составу, механическим свойствам, контролю сварных швов и процедурам испытаний.
Контроль качества обычно включает в себя онлайн-мониторинг сварных швов, ультразвуковой или вихретоковый контроль сварного шва, испытания гидростатическим давлением и контроль размеров. Для обоих типов труб конечные характеристики зависят не только от метода сварки, но и от общей производственной дисциплины и режима контроля.
Сравнительный обзор стальных труб HFW и ERW
В следующей таблице суммированы ключевые различия между стальными трубами HFW и ERW с технической точки зрения и с точки зрения применения.
| Аспект | Стальная труба ВПВ | Стальная труба HFW |
|---|---|---|
| Частота сварки | Низкая и средняя частота | Высокая частота |
| Зона-теплового воздействия | Относительно шире | Более узкий и более контролируемый |
| Консистенция сварного шва | Хорошо, что есть современное оборудование. | Очень высокий и равномерный |
| Эффективность производства | Высокий | Очень высокий |
| Точность размеров | Хороший | Отличный |
| Типичные применения | Вода, структура, общая жидкость | Сбор нефти и газа, прецизионная конструкция |
| Уровень затрат | Обычно ниже | Немного выше |
Это сравнение подчеркивает, почему трубы HFW часто предпочитаются там, где требуется повышенная производительность, в то время как трубы ERW остаются практичным и экономичным решением для общего использования.
Характеристики жизненного цикла и экономические соображения
С точки зрения жизненного цикла трубы как HFW, так и ERW обеспечивают выгодное соотношение цены и качества. Трубы из ВПВ обычно имеют более низкие первоначальные затраты на закупку, что делает их привлекательными для проектов с ограниченным бюджетом или менее требовательными условиями эксплуатации. Трубы HFW, хотя и стоят немного дороже, могут обеспечить долгосрочную-отдачу за счет повышения надежности сварки и снижения риска проблем, связанных с обслуживанием-.
Требования к техническому обслуживанию обоих типов труб схожи и во многом зависят от условий эксплуатации, мер защиты от коррозии и практики контроля. При правильном выборе и обслуживании трубы HFW и ERW могут обеспечить длительный срок службы в промышленности и инфраструктуре.
Заключение
Стальные трубы HFW и ERW имеют общий принцип производства, но различаются технологией сварки, управлением процессом и эксплуатационными характеристиками. Трубы HFW представляют собой усовершенствованную форму труб контактной сварки, обеспечивающую улучшенное качество сварки, точность размеров и стабильность. С другой стороны, трубы ERW продолжают играть жизненно важную роль в широком спектре применений благодаря своей экономической эффективности и проверенной надежности.
Выбор между стальными трубами HFW и ERW должен основываться на конкретных требованиях-проекта, включая уровень давления, условия эксплуатации, размерные допуски и ожидания жизненного цикла. При соблюдении соответствующих стандартов и контроле качества оба типа труб могут стать безопасными, надежными и экономически обоснованными решениями для современных инженерных проектов.
